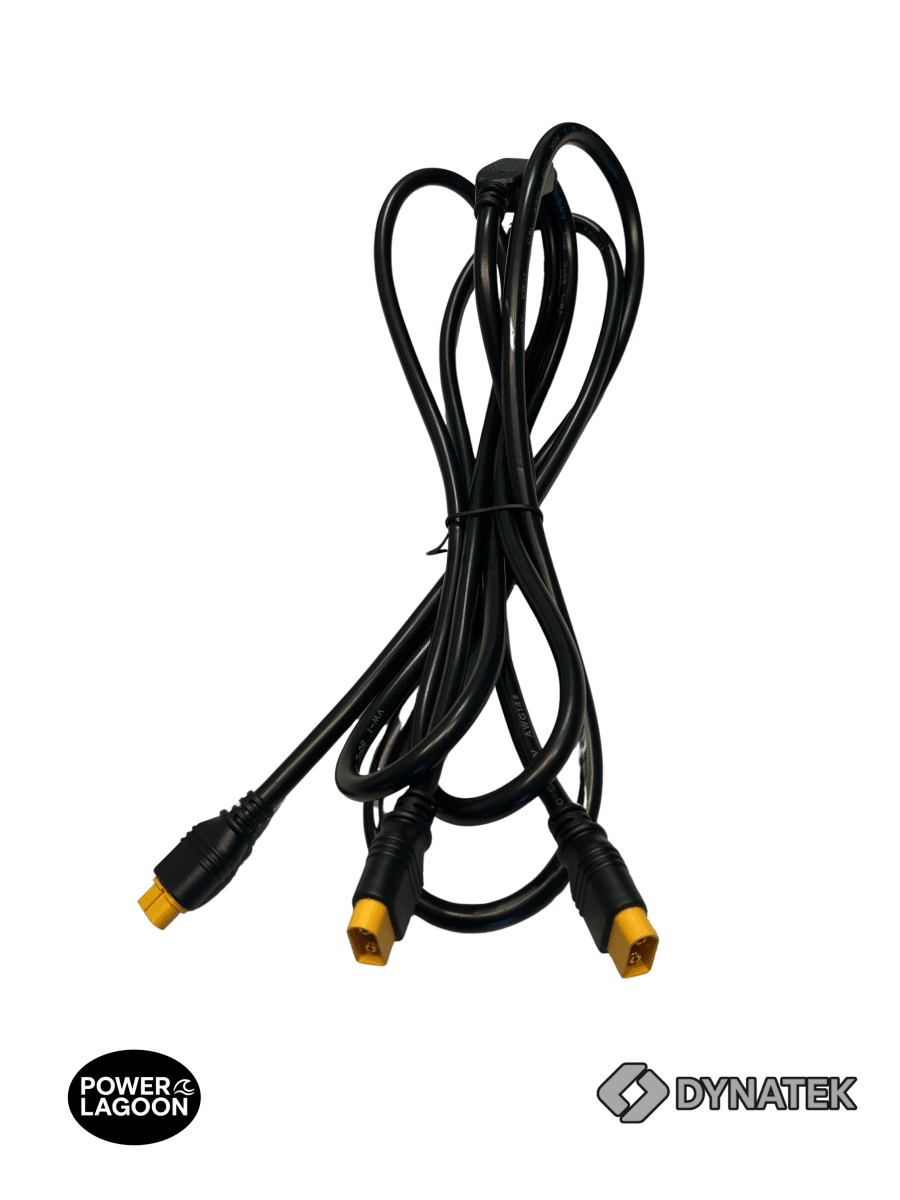

Cable XT60 Tipo Y para Paneles Solares en Serie | 2 Macho a 1 Hembra | 12AWG | 2 Metros
2 PANELES XT60 A 1 ESTACIÓN XT60
Conecta dos paneles solares compatibles en configuración serie de forma segura, ordenada y eficiente.
Este cable XT60 tipo Y está diseñado para aplicaciones solares portátiles donde se requiere conectar dos paneles en serie, aumentando el voltaje total del conjunto para utilizarlo con estaciones de energía y sistemas solares compatibles.
Su configuración incorpora 2 conectores XT60 macho para los paneles y 1 conector XT60 hembra para la conexión hacia la estación.
Fabricado con conductor de cobre de calibre 12AWG y conectores XT60, ofrece una conexión robusta para sistemas solares portátiles, camping, motorhomes, respaldo energético y aplicaciones off-grid.
Diseñado para Conexión Solar en Serie
Este cable permite conectar dos paneles solares compatibles en configuración serie.
Al conectar paneles en serie:
- El voltaje de los paneles se suma.
- La corriente se mantiene prácticamente igual.
- Permite alcanzar un voltaje total de entrada más alto.
- Puede utilizarse con entradas MPPT compatibles con el voltaje resultante.
Importante: se debe verificar siempre que el voltaje total resultante de los paneles no supere el rango máximo de entrada solar permitido por la estación de energía.
Diferencia entre Conexión en Serie y Paralelo
Conexión en serie: suma el voltaje de los paneles y mantiene aproximadamente la misma corriente.
Ejemplo: dos paneles de 20V y 10A conectados en serie entregarán aproximadamente 40V y 10A.
Conexión en paralelo: mantiene aproximadamente el mismo voltaje y suma la corriente de los paneles.
Ejemplo: dos paneles de 20V y 10A conectados en paralelo entregarán aproximadamente 20V y 20A.
Importante: este producto corresponde a un cable para conexión en serie. No debe confundirse con un adaptador diseñado para conexión en paralelo.
Compatibilidad
- Compatible con paneles solares que utilicen conexiones XT60 correspondientes.
- Compatible con estaciones de energía con entrada XT60 correspondiente y dentro de su rango de voltaje permitido.
- Configuración: 2 XT60 macho a 1 XT60 hembra.
- Permite conectar dos paneles solares compatibles en serie a una única entrada XT60.
- Compatible con sistemas solares portátiles y aplicaciones off-grid.
- Diseñado para conexiones de corriente continua (DC).
Antes de comprar, verifica el género y disposición de los conectores XT60 de tus paneles y estación.
Construcción Robusta para Aplicaciones Solares
Fabricado con conductor de cobre de calibre 12AWG, este cable está diseñado para aplicaciones de corriente continua que requieren una conexión confiable entre paneles solares y estaciones de energía.
Su construcción incorpora aislamiento eléctrico y conectores XT60 resistentes, permitiendo una transmisión eficiente de energía y una mayor durabilidad frente a las exigencias habituales de los sistemas solares portátiles.
El marcaje original del cable AWM 2464 12AWG 80°C 300V corresponde a la especificación de fabricación del conductor e identifica características como su calibre, temperatura y voltaje nominal del aislamiento.
Especificaciones Técnicas
- Tipo de producto: Cable XT60 Tipo Y para conexión en serie
- Configuración eléctrica: Serie
- Configuración de conectores: 2 × XT60 Macho a 1 × XT60 Hembra
- Conectores: XT60
- Longitud total: 2 metros
- Calibre del conductor: 12AWG
- Marcaje del cable: AWM 2464
- Temperatura nominal del cable: 80°C
- Voltaje nominal del aislamiento: 300V
- Material del conductor: Cobre
- Aplicación: Paneles solares, estaciones de energía y sistemas DC portátiles
Recomendaciones de Uso
- Verificar siempre que el voltaje total de los paneles conectados no supere el rango permitido por la estación de energía.
- Comprobar la polaridad antes de realizar cualquier conexión.
- Utilizar paneles con características eléctricas compatibles entre sí.
- Mantener los conectores limpios y secos.
- No conectar ni desconectar bajo lluvia intensa.
- Evitar doblar el cable en ángulos pronunciados o someterlo a tensión excesiva.
Contenido del Producto
- 1 × Cable XT60 Tipo Y para Paneles Solares en Serie | 2 Macho a 1 Hembra | 12AWG | 2 Metros
Ideal para
- Estaciones de energía portátiles.
- Sistemas solares portátiles.
- Paneles solares con conexión XT60 compatible.
- Camping y motorhomes.
- Respaldo energético residencial.
- Aplicaciones solares off-grid y de emergencia.
Importante antes de conectar
En una conexión en serie, el voltaje de ambos paneles se suma. Por este motivo, es fundamental calcular el voltaje total del conjunto antes de conectarlo a una estación de energía.
El voltaje total, la corriente y la potencia del arreglo deben encontrarse dentro de los límites de entrada solar especificados por el fabricante de la estación. No utilices esta configuración si el voltaje resultante supera el máximo admitido por el equipo.
